CSS3 Animation

27 Aug 2017

使用 CSS3 Transition 和 Animation 製作動畫、效能優化。

CSS3 製作動畫的方式有 2 種

以下分別述之。

Transition 漸變

Transition 讓物件能在特定時間內流暢地執行一連串動作，而非生硬地突然改變。

語法

使用 Transition 最重要的就是指出想要改變的屬性（Property）和時間（Duration）。

transition: property duration timing-function delay;

Property：物件屬性，例如：長、寬、位置、字體大小、背景顏色。
Duration：動畫時間。預設為 0，因此不指定就不產生效果。
Timing Function：動畫進行的速度曲線，例如：ease（預設值）、linear、ease-in、ease-out、ease-in-out 或 cubic-bezier(n,n,n,n)（自定義函數，範例）。關於自訂曲線可參考工具。
Delay：延遲動畫開始的時間。

Browser Support

Chrome 26+、Firefox 16+、IE 10+、Safari 6.1+、Opera 12.1+，基本上所有主流瀏覽器皆支援。

範例 1

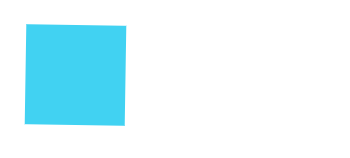

小方塊的寬度在一秒內由 100px 變成 200px，看起來就像是向右延伸了 100px。

Transition 範例

程式碼。

.cube {
  width: 100px;
  height: 100px;
  background: #41d2f2;
  transition: width 1s;
  &.move {
    width: 200px;
  }
}

原始碼

範例 2

小方塊向右移動 200px，並且旋轉 360 度。

Transition 範例

程式碼。

.cube {
  width: 100px;
  height: 100px;
  background: #41d2f2;
  transition: transform 1s;
  &.move {
    transform: translate3d(200px, 0, 0) rotate(360deg);
  }
}

原始碼

範例：translate3d

同上，利用一個藍色的小方塊 cube 作範例，這個小方塊被放在一個虛線包圍的 container 裡面。

translate3d 範例

transform-style：設定其子元素的呈現方式，3D 或平面（flat），預設是 flat。在這裡為 container 設定，使得 cube 能以 3D 呈現。
rotate3d(x,y,z,angle)：設定 3D 旋轉。
perspective：設定視角。

原始碼

Animation 動畫

Animation 讓 HTML 元件在不使用 JavaScript 或 Flash 的情況下有動畫效果。

語法

animation: name duration timing-function delay iteration-count direction fill-mode play-state;

Name：@keyframes 動畫名稱。
Duration：動畫時間。
Timing Function：動畫進行的速度曲線。
Delay：延遲動畫開始的時間。
Iteration Count：動畫重複次數。
Direction：動畫播放方向。
Fill Mode：動畫開始前後是否保持動畫設定。
Play State：控制動畫播放狀態。

@keyframes animationName {
  keyframes-selector {
    /* css-styles */
  }
}

Animation Name: 動畫名稱。
Keyframes Selector: 物件在動畫的某個時間點的狀態，例如：指定 0% 至 100% 時的狀態。

Browser Support

Chrome 43+、Firefox 16+、IE 10+、Safari 9+、Opera 30+，也是所有主流瀏覽器皆支援。

範例 3

改寫上面的範例 2。指定執行動畫 move，總時間為 2 秒，執行無數次。

Animation 範例

程式碼。

.cube {
  width: 100px;
  height: 100px;
  background: #41d2f2;
  animation: move 2s infinite;
}

@keyframes move {
  0% {
    transform: translate3d(0, 0, 0) rotate(0deg);
  }
  50% {
    transform: translate3d(200px, 0, 0) rotate(360deg);
  }
  100% {
    transform: translate3d(0, 0, 0) rotate(0deg);
  }
}

原始碼

Transition vs Animation

Transition 設定簡單
複雜動畫建議使用 Animation

效能優化

目前大多數的裝置都是以每秒 60 次的頻率重新整理螢幕，因此瀏覽器需要儘量滿足裝置的重新整理頻率來重組畫面，讓使用者能順暢地與畫面互動。而每秒 60 次的重整意味著每次重整只有 1 / 60 秒 ~ 16.67 ms 的時間，扣除例行任務，每次重整可能只有 10 ms 的時間。若超過這個時間，就會發生閃避。為了達成這個效果，就必須優化關鍵轉譯路徑（Critical Rendering Path）。

關鍵轉譯路徑（Critical Rendering Path）

瀏覽器在經過一連串的工作後會呈現一個初始畫面，而這一連串的工作歷程就是指 Critical Rendering Path。因此，優化 Critical Rendering Path 就是優化網頁效能的關鍵。這歷程會有以下的步驟：

像素管道

圖片來源：Rendering Performance。

JavaScript：使用 JavaScript 觸發樣式變更，無論是 jQuery 的 animate 功能、排序資料集，或新增 DOM 元素至網頁。觸發的原因也可是 CSS Animation、Web Animation API。
Styles：找出哪些 CSS 規則適用於哪些元素，並計算每個元素的最終樣式。注意，CSS 樣式的符合比對方向是由右往左的。
Layout：計算版面配置，例如：width、height、margin、position（left、top、right、bottom）。
Paint：繪製物件像素圖層，例如：box-shadow、border-radius、color、background-color。這階段耗時最長、所花成本最高，應儘量避免這個動作。
Composite：將圖層依序繪製到畫面上，例如：transform、opacity。

畫面的變更會透過 Layout、Paint 和 Composite 三階段完成，但並非每個階段都需要經歷，需視使用的指令而定。因此可能是

JavaScript/Styles -> Layout -> Paint -> Composite
JavaScript/Styles -> Paint -> Composite
JavaScript/Styles -> Composite

由以上可知，一旦變更某個步驟，便會從這個步驟開始重繪。所以，樣式的變更儘量位於後面的階段，這樣花費的成本可降至最低－某些功能就可利用只影響「Composite」這一層的指令來完成，這樣只要重繪最後一個階段就好了。例如

Position — transform: translateX(n) translateY(n) translateZ(n)
Scale — transform: scale(n)
Rotation — transform: rotate(ndeg)
Opacity — opacity: n

點此看實際範例。

這在動畫處理或捲動畫面時尤其重要。想知道 CSS 指令會影響的層面，可參考-CSS Triggers。

[備註] Web Engine

Chrome： Blink（CSS）（WebKit on iOS）, V8（JavaScript）
Firefox：Gecko
IE：Trident
Edge：EdgeHTML

優化動畫效能，達到 60fps！

以下修改方式出自-Smooth as Butter: Achieving 60 FPS Animations with CSS3。在這裡使用一個簡單的範例，類似手機版網站，點擊 icon 後由左滑出選單。

範例 4：修改前

如下所示，由於改變的是 left 屬性，因此會重繪 layout，使得動畫不夠流暢。

Animation 範例

程式碼。

.app-menu {
  left: -300px;
  transition: left 300ms;
}

.app-menu-open {
  left: 0;
}

原始碼

Chrome DevTool Timeline 如下，綠色的部份即 FPS，FPS 愈低表示能以 60 FPS 渲染畫面，或使用 FPS meter 檢視畫面更新頻率。

Animation 範例

FPS 不夠規律，效能有待改善。

範例 5：改用 transform 位移

改用只影響 Composite 這階段的指令 transform: translateX(n) 來完成。

程式碼。

.app-menu {
  transform: translateX(-100%);
  transition: transform 300ms;
}

.app-menu-open {
  transform: none;
}

原始碼

Chrome DevTool Timeline。

Animation 範例

FPS 規律，改善些許效能，動畫較流暢。關於 Composite 這階段的指令對效能的影響，可參考-Stick to Compositor-Only Properties and Manage Layer Count。

範例 6：觸發 GPU 繪製

利用特定 CSS 樣式強制觸發瀏覽器使用 GPU 繪製畫面。

程式碼。

.app-menu {
  transform: translate3d(-100%, 0, 0);
  transition: transform 300ms;
}

.app-menu-open {
  transform: none;
}

原始碼

Chrome DevTool Timeline。

Animation 範例

FPS 規律，較範例 4 改善了一點點效能。

或使用 will-change，推薦閱讀-使用 CSS3 will-change 提高頁面滾動、動畫等渲染性能。

範例 7：改變 layout

改變版面配置，試圖讓影響範圍變小。

程式碼。

<div class="menu">
  <div class="app-menu"></div>
</div>
<div class="layout">
  <div class="header">
    <div class="menu-icon"></div>
  </div>
</div>

原始碼

Chrome DevTool Timeline。

Animation 範例

FPS 規律，較範例 4 改善了一點點效能。

與原作者的實驗結果比較，大概都會比未修改前的效能改善一些，但並未如原作者的範例那樣大幅改進，可能是因為現今使用的電腦設備都十分地好吧。關於版面配置對效能的影響，可參考- Avoid Large, Complex Layouts and Layout Thrashing。

動畫設定注意事項

過場動畫時間不需太長，建議 300ms ~ 700ms。
網頁功能正常為優先考量，特效不是必要的。
注意瀏覽器的支援度。

References

CSS Animation：露天讀書會的投影片。
Smooth as Butter: Achieving 60 FPS Animations with CSS3
Rendering Performance
Analyze Runtime Performance
使用 CSS3 will-change 提高頁面滾動、動畫等渲染性能

後記

(2018/07/15 更新)

本文對於效能改善方法與範例和如何使用工具檢視並無深入的描述（甚至有誤，因而稍做修改與更正，歡迎指教），因此我又整理了一篇文章-關鍵轉譯路徑 Critical Rendering Path，除了對 Browser Rendering Pipeline 的每個步驟有更詳細的說明外，也包含使用 Chrome DevTools 檢測效能、實際優化範例。
