Architecting on AWS 筆記：Networking

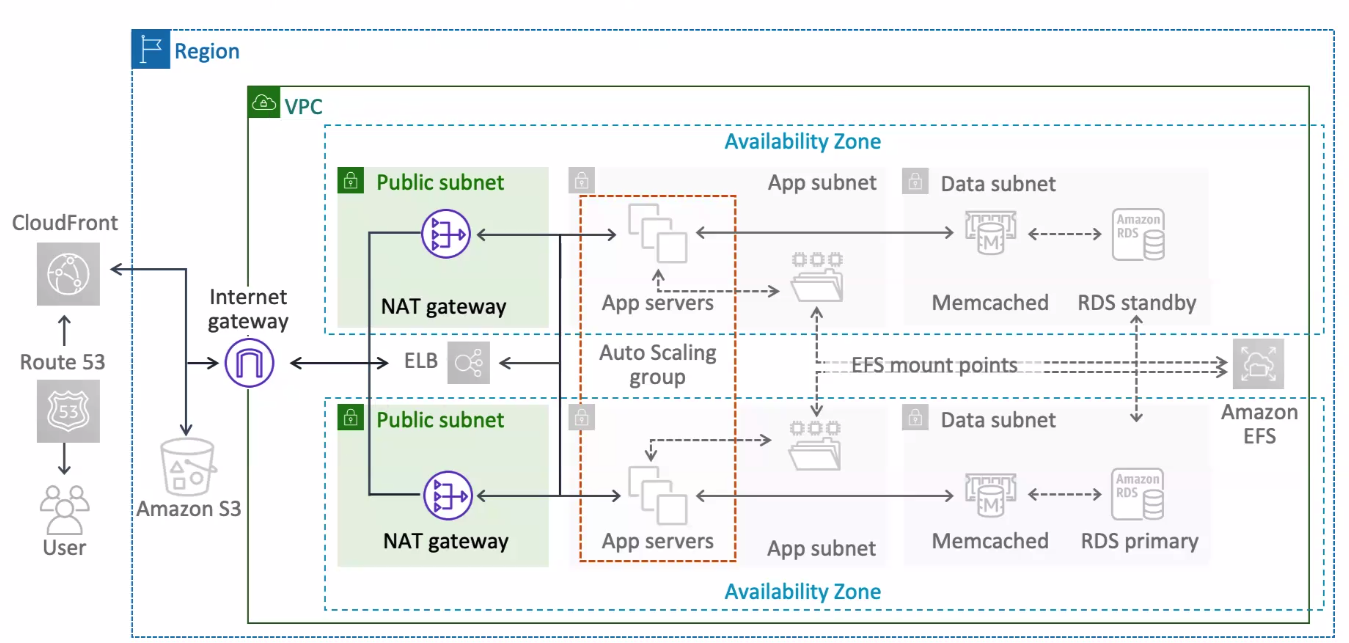

網路架構

• Amazon Virtual Private Cloud (VPC)：VPC 是一個定義虛擬網路的服務，可讓開發者經由 provision 一個邏輯上隔離的區塊，來提供開發者在這個虛擬網路環境中使用 AWS 資源。
• EC2 instance profile: IAM role 是指臨時的權限，利用 instance profile 將臨時的權限設定給此 instance。
• Security Group (SG)：SG 是 EC2 的防火牆。
• Internet Gateway：EC2 經由 internet gateway 與 public IP 來對外聯繫。
  • Elastic Network Interface (ENI，彈性網路介面)：是一種設定在 VPC 內的虛擬網卡。
  • Elastic IP address：EC2 每次拿到的 public IP 都會不同 -> solution: Elastic IP address 可做固定的 public IP
• Route Table：決定去哪裡、怎麼走。
• NAT Gateway (network address translation)：NAT 用於分配 public address，這樣 EC2 instance 才能出去，NAT 用於解決 public IP 不夠的問題；而 AWS 的 NAT gateway 可讓 private subnet 有能力存取網際網路的東西，所以 EC2 instance -> private route table -> NAT gateway -> internet gateway -> 0.0.0.0，EC2 instance 可免於被攻擊。

控管網路流量

• 允許哪些封包進來可以從兩個地方設定，以控管網路流量、黑名單 (不會進入到 EC2)。
  • Network ACL === NACL, 是 subnet 的防火牆。
  • security group === SG, 是 EC2 的防火牆。
• 可在 NACL or SG 設定 traffic inbound/outbound 的 rule，來做流量篩減、能不能存取想要存取 EC2。

VPC Endpoint

• VPC 連到其他服務，可用 VPC endpoint，因為這是 AWS 內網，速度穩定且快速。
• VPC Endpoint 分為 gateway endpoint, interface endpoint。

Gateway Endpoint

老技術，現在只有 S3 和 DynamoalDB 用此 gateway endpoint 技術。

Interface Endpoint

新技術，後來的 AWS 服務都是用這個 interface endpoint 技術，直接路由到指定的服務，稱為 private link。

VPC 和其他 VPC 溝通

• VPC 和其他 VPC 溝通，用 peering。
• peering 可以跨 region / AZ / 帳號。

Transit Gateway

• 由於 VPC 互相連線 full mesh，peering 需要 n(n-1)/2 條，因此要改用 transit gateway。
• transit gateway 類似 hub 集線器的功能，transit gateway 用自己的 route table 來決定目的地。

Site-to-Site VPN

• 建立 virtual private gateway 元件: VPC 位置在哪兒。
• 建立 custom gateway 元件: 告知 local 地端在哪兒。

Direct Connect

direct connect 是指使用 direct connect 目的是不想讓流量走在 internet 而暴露在網際網路上 or 要求穩定的網速 or 法律規範等需求，而改走 AWS 的骨幹網路 (AWS Network)。

Route 53

Route 53 是 AWS 的 DNS 服務，private DNS 是給 VPC 內部用的，只活在 AWS 世界裡。

導流規則

導流規則共以下 7 種

• failover：設定 health check，每隔一段時間就去確認，卻無回應就把 standby 的機器拉上來，把流量導到備案的機器上，backup 機器會放在另一個 region。
• geolocation：就近使用者到最近的 region 的 server。
• geoproximity：server 若在世界各地，難以做到就近使用者到最近的 region 的 server，解法是指定特定的 server 涵蓋的範圍廣一點 (有公式和算百分比)，這樣就可以承受多一點訪問的流量，參考文件 https://docs.aws.amazon.com/Route53/latest/DeveloperGuide/routing-policy.html#routing-policy-geoproximity。
• latency-based：導到延遲低的 server 即可。
• multi-value answer：隨機傳 healthy 的 record (因此會先做 health check)，browser 來自行決定要去哪一個 record。
• weighted：權重分流，開發者可自行設定導流到特定伺服器的比例, 用於更版或 A/B Test。
